C O A X -kabelplan
kabelplan villa
ZIGGO drie in één: alles vanuit kamer 6.
AOP (abonnee overname punt) op kamer 6 (Brendan),
hier komt de coax-kabel van Ziggo het pand binnen.
Bevindt zich links van de kast r.a. in kamer 6: in de hoek onder.
Klantnummer:
aansluiting 11
Van AOP naar links gaat naar de Modem voor internet en Telefoon

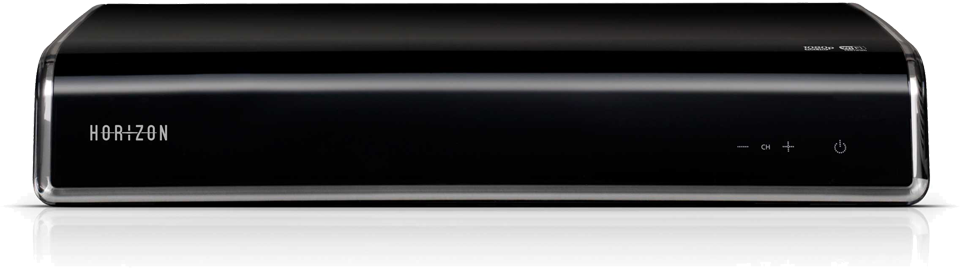

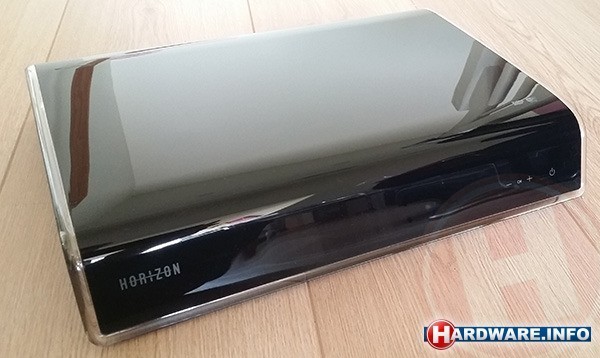

van AOP naar rechts gaat naar TV-Horizonbox: TV en Extra Box

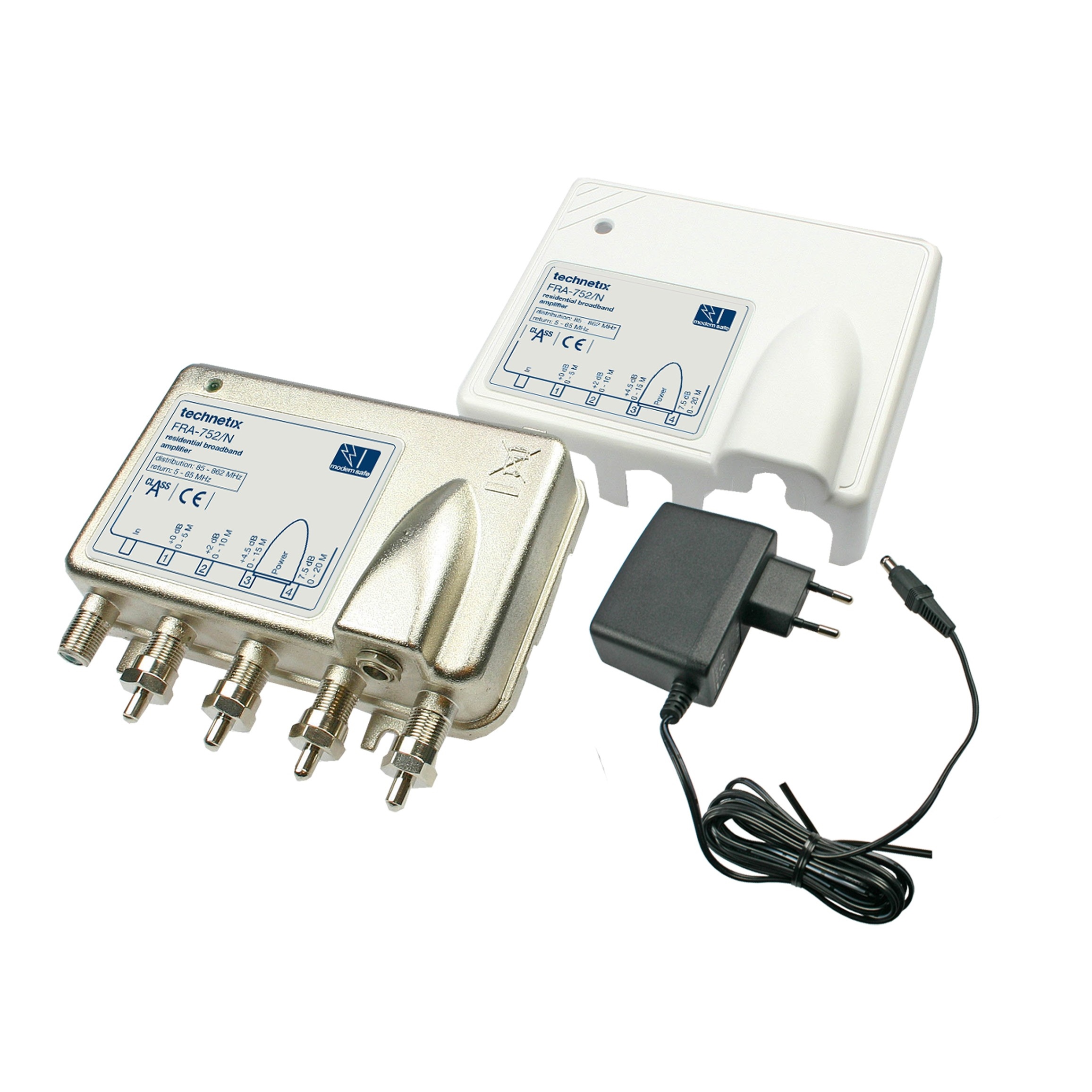

Van AOP analoog naar onder via versterker naar kamer Victor en Kamer Jacques en naar kamer 7en naar kamers 1, Office en 2.
Alsook radio kamers V. en J.:
Modem internet: van Modem naar kelder via LAN-kabel naar poort 13 en

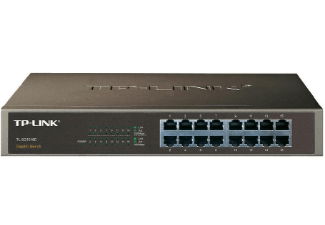

van poort 13 via LAN-kabel naar kelder naar Switch met 16 poorten.

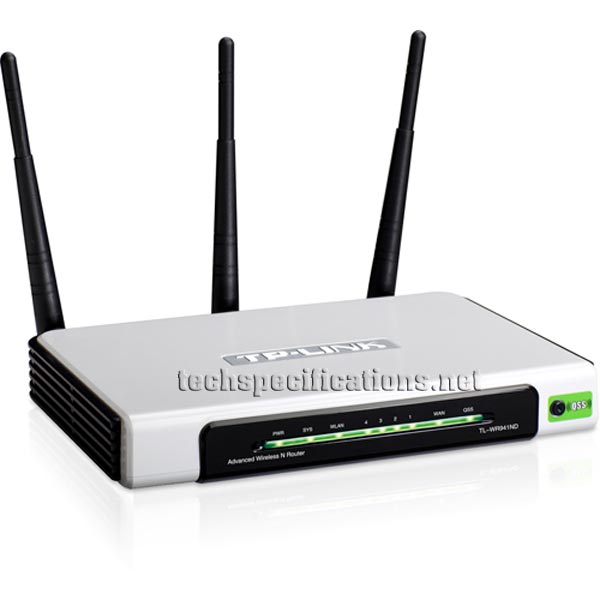

Van Switch naar alle aansluitingen (poorten) in de villa en naar een APO (WiFi). Die
APO zit via poort 9 op kamer Clara en gaat draadloos naar APO overloop nr 6 en naar
APO Stiltehuis kantoortje.
Telefoon (024-3220048) van Modem naar beneden (k. Victor) Personen Alarm en
naar kantoor Nellie naar Fax en naar contactdoos / telefoon naast balkondeur Nellie.

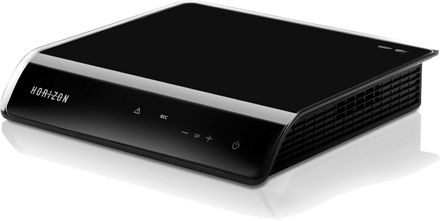

Horizonbox via coax-kabel, Extra Box (twee stuks: woonkamer en overloop/variabel) is
via WiFi aangesloten op en middels de Horizonbox:
WiFi
via poort 13 kamer op kamer Clara naar APO overloop nr 6 en naar Stiltehuis kantoortje:
Fraters_WIFI
M@r!st3en
Coax - kabels en stekkers in magazijn kelder d-j
kabels, stekkers, T-stuk, wanddoos opbouw, -inbouw
Coax - info in archief kelder r.
dozen, codes, gebruiksaanwijzingen
